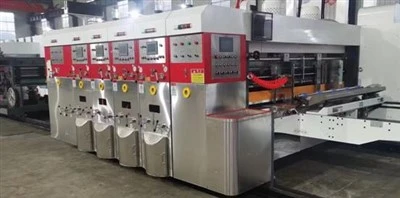

Модель: 1400x2800
Технічні параметри
| Дані/модель | 900x2000 | 900x2400 | 1200x24000 | 1200x2800 | 1400x2400 | 1400x2800 | 1600x2800 | 1600x3200 | 1600x3600 |
| Максимальна швидкість машини (шт / хв) | 300 | 300 | 250 | 220 | 220 | 200 | 200 | 180 | 120 |
| Максимальний розмір годування (мм) | 880x2000 | 880x2400 | 1180x2400 | 1180x2800 | 1380x2400 | 1380x2800 | 1570x2800 | 1570x3200 | 1570x3600 |
| Мінімальний розмір подачі (мм) | 280x660 | 280x660 | 320x680 | 320x680 | 360x680 | 360x680 | 420x710 | 420x710 | 420x710 |
| Пропустити подачу (мм) | 1100x2000 | 1100x2400 | 1500x2400 | 1500x2800 | 1700x2400 | 1700x2800 | 1900x2800 | 1900x3200 | 1900x3600 |
| Максимальна площа друку (мм) | 850x2000 | 850x2400 | 1150x2400 | 1150x2800 | 1350x2400 | 1350x2800 | 1540x2800 | 1540x3200 | 1540x3600 |
| Товщина друкованої форми (мм) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
Пристрій компенсації різниці швидкостей для заводу з виробництва картонних коробок
Щодо правильного використання механізму компенсації різниці швидкостей на висічальних-машинах серії VRIDA:
Коли різальна пластина-зношується, її діаметр неминуче зменшується, спричиняючи невідповідність лінійної швидкості поверхневого контакту між ріжучим роликом і роликом пластини, що призводить до зміни розмірів різання-. Суть компенсації різниці швидкостей полягає в забезпеченні узгодженості лінійних швидкостей верхнього і нижнього роликів.
Принцип компенсації «механізму компенсації налаштувань точності» полягає у використанні кодера для відстеження швидкості вирубного-валика, що надсилає сигнал на двигун із змінною частотою. Двигун із змінною частотою передає потужність на спеціально розроблений планетарний механізм зміни швидкості, тим самим змінюючи робочу швидкість валика та досягаючи синхронізації зі швидкістю валика-. Максимальний діапазон становить ±1% від усієї окружності -різального леза. Наприклад, якщо довжина леза дуги становить 400 мм, тоді, коли вибрано NO.1 (секція D, перший сегмент), фактичний розмір вирізу -становитиме приблизно 396 мм. Якщо вибрано NO.7 (розділ 7), фактичний розмір-вирізу становить приблизно 404 мм. Однак, якщо вибрано середню секцію (№ 4), фактичний розмір вирізки-залишається 400 мм.
Якщо це нова машина або гумові прокладки не зношені, різальна пластина-клієнта виготовляється відповідно до креслень наданого нами валика для різання-. (Потрібно переконатися, що розрахунок під час виготовлення пластини базується на довжині дуги сталевого дроту, а не на довжині дуги ріжучого валика, а окружні розміри сталевого дроту відповідають фактичним розмірам.)
Змінюючи коефіцієнт компенсації на сенсорному екрані (як показано на правій половині зображення нижче), значення компенсації також можна змінити. Ви можете налаштувати діапазон компенсації для кожного сегмента, натиснувши тут, але значення корекції має бути між двома сегментами; тобто він не може бути вищим за заданий параметр наступного сегмента або нижчим за попередньо встановлений параметр попереднього сегмента.
1,200, 2,400 і 3,600 дійсно змінюють частоту інвертора, якщо ви бажаєте змінити-налаштування вирізання, як показано на зображенні нижче. Наприклад, параметр інвертора в першому сегменті становить 3,600, а відповідна частота на швидкості машини 250 становить приблизно 120 Гц. Ви повинні налаштувати відповідний параметр, якщо розмір вирізу-в цьому сегменті менший за розмір малюнка, але другий сегмент більший за реальний розмір. Регулювання не працюватиме, якщо не встановлено значення 2,4 < X < 3,6. Ви змушені змінити розмір форми, якщо розмір 3,6 все ще завеликий. Оператори повинні бути дуже уважними до цього.
